Elektrisch Dossier ??

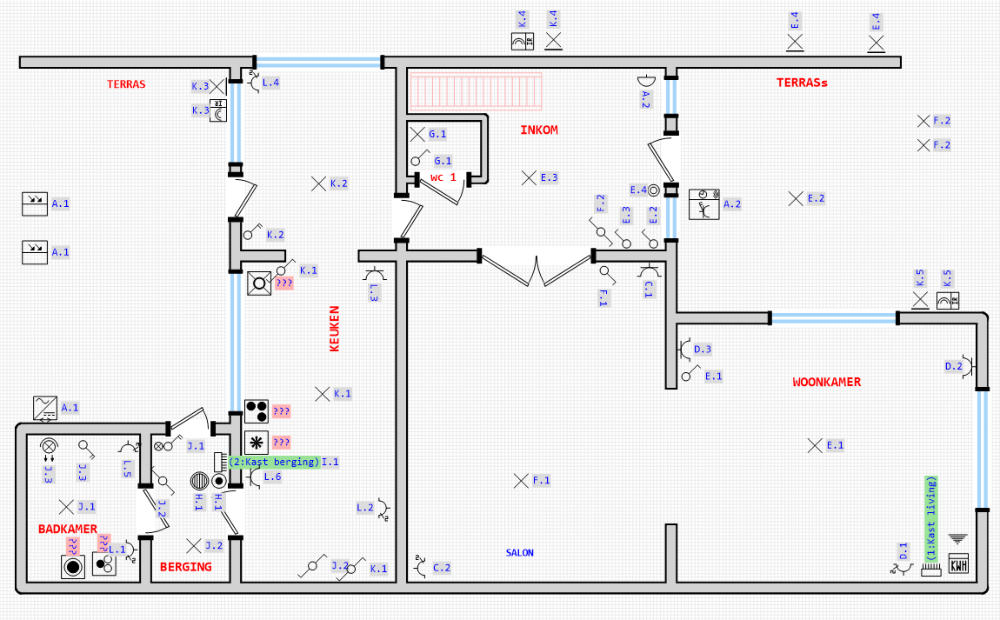

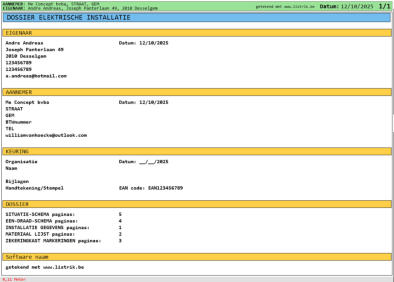

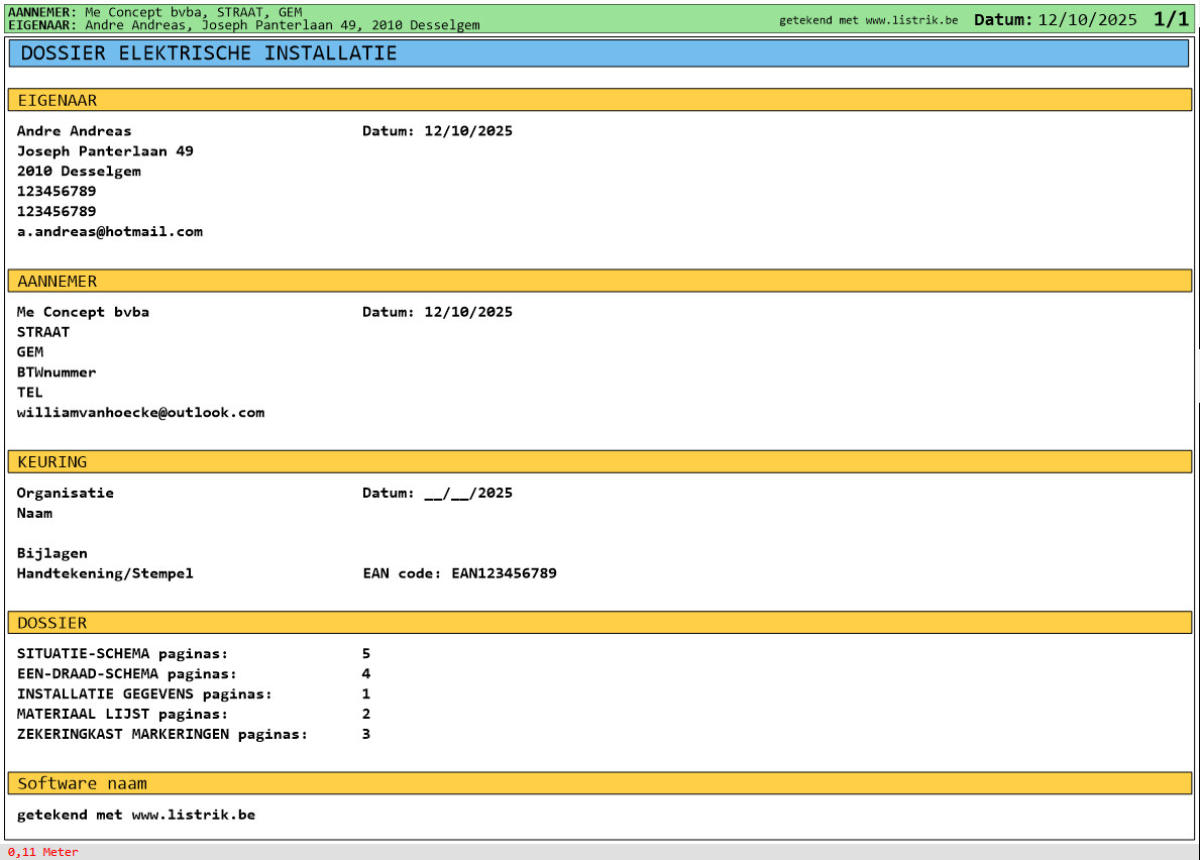

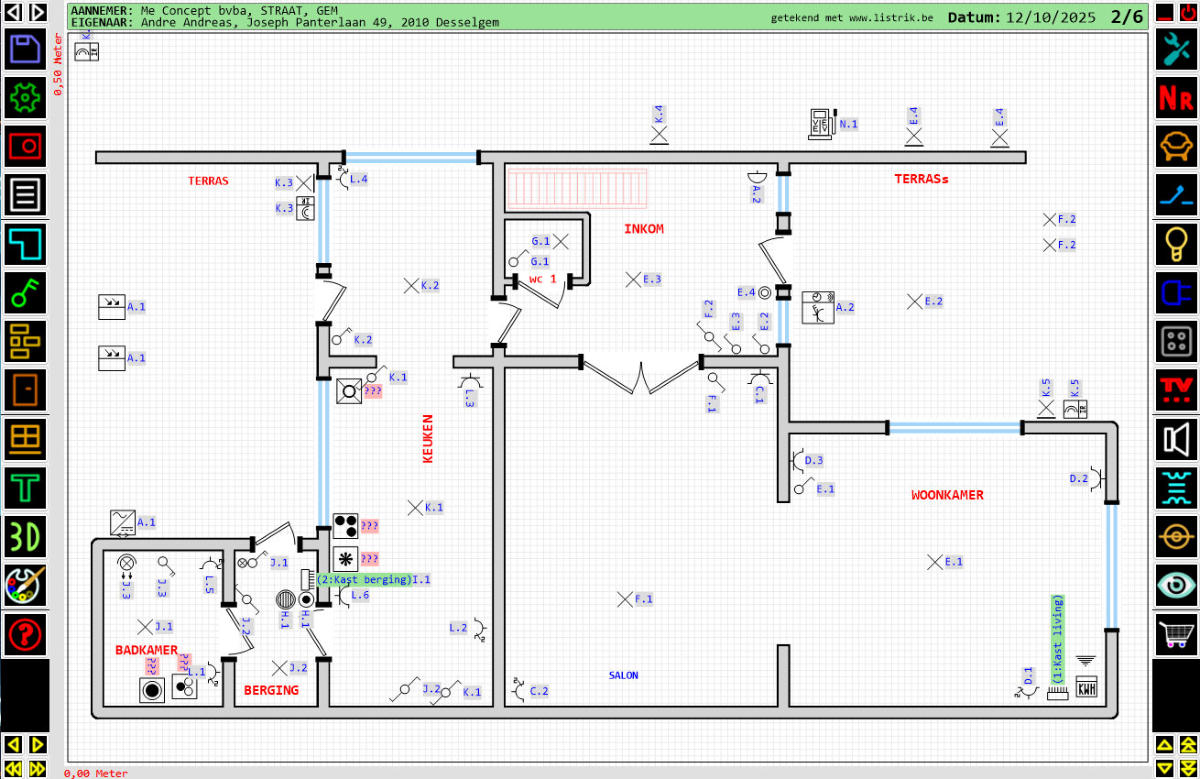

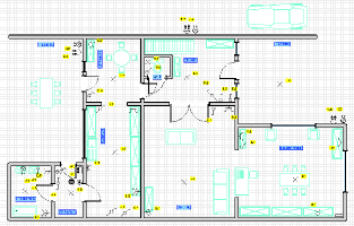

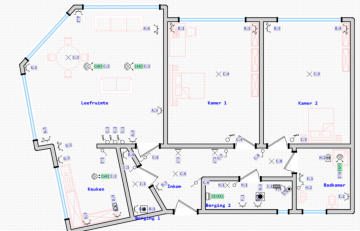

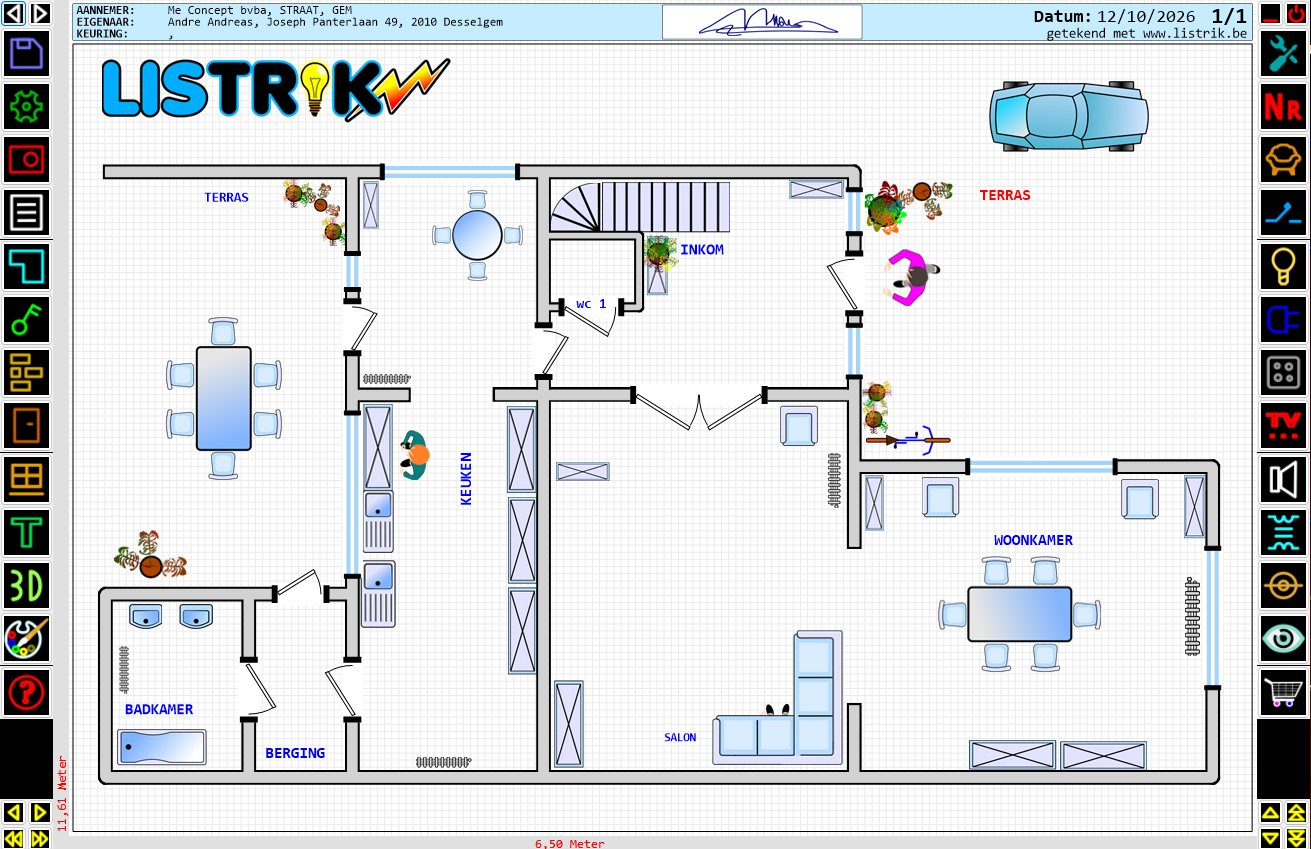

Het verplicht aan te leveren document voor de elektrische keuring van uw installatie bevat alle installatiegegevens. Dit elektrische dossier bestaat uit  het situatieschema en het eendraadschema en eventuele materiaallijst en markeringen voor in en op uw verdeelkast. Dit dossier wordt in drievoud opgemaakt en aan de eigenaar de aannemer en keuring voorgelegd Situatieschema ?? Een zelfgetekende of bestaande plattegrond van de verschillende ruimtes die elektrische voorzieningen hebben. Op deze plattegrond bevinden zich de symbolen voor de verschillende elektrische elementen.

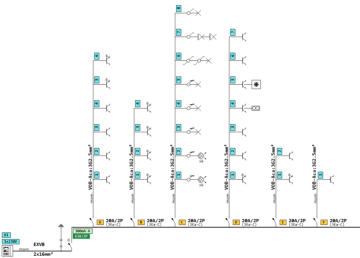

Eendraadschema ??

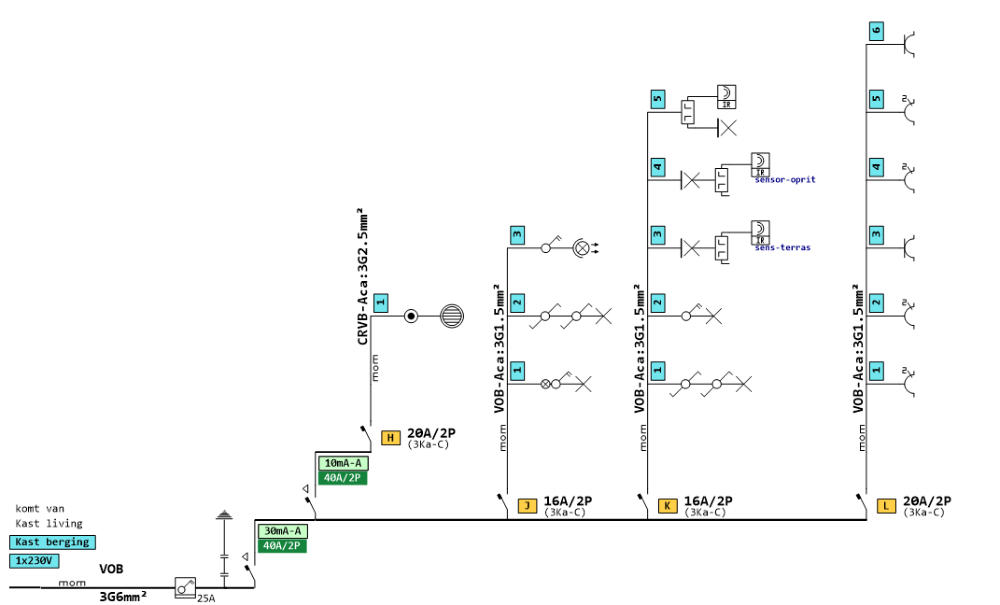

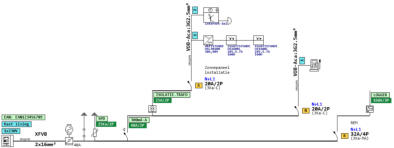

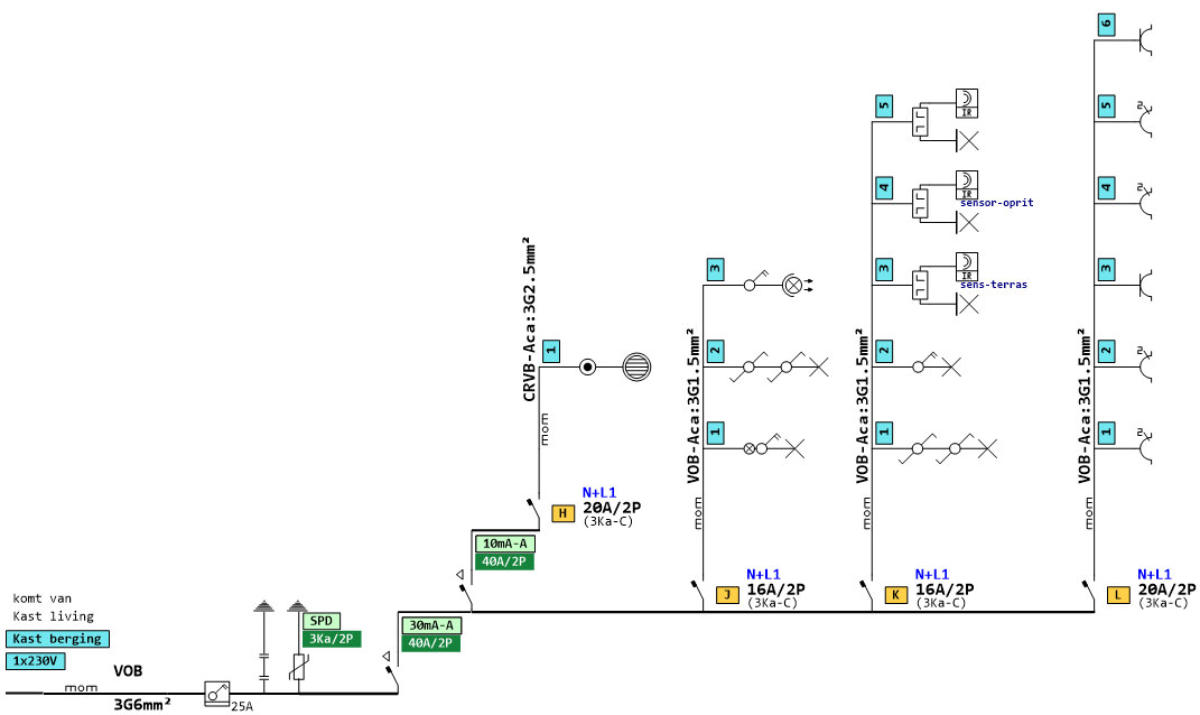

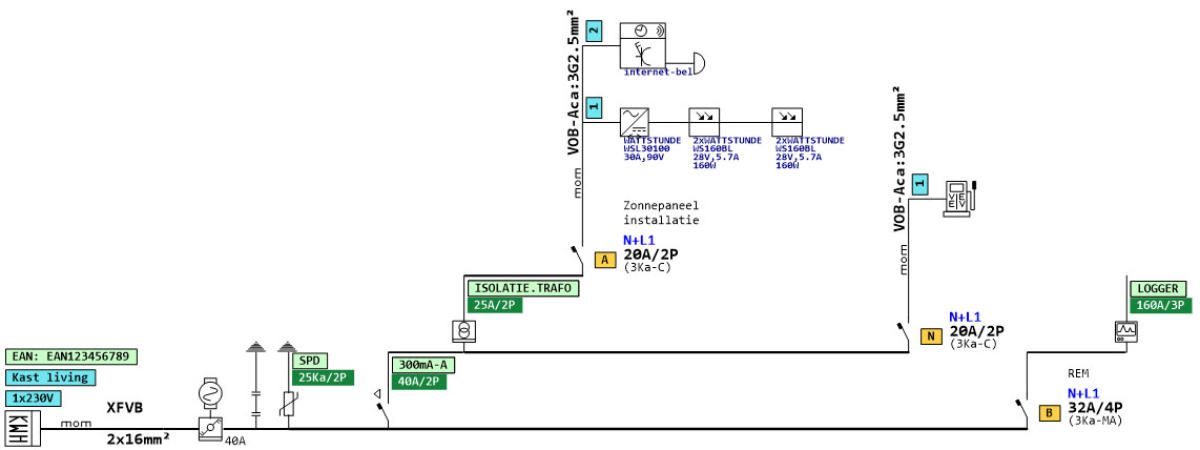

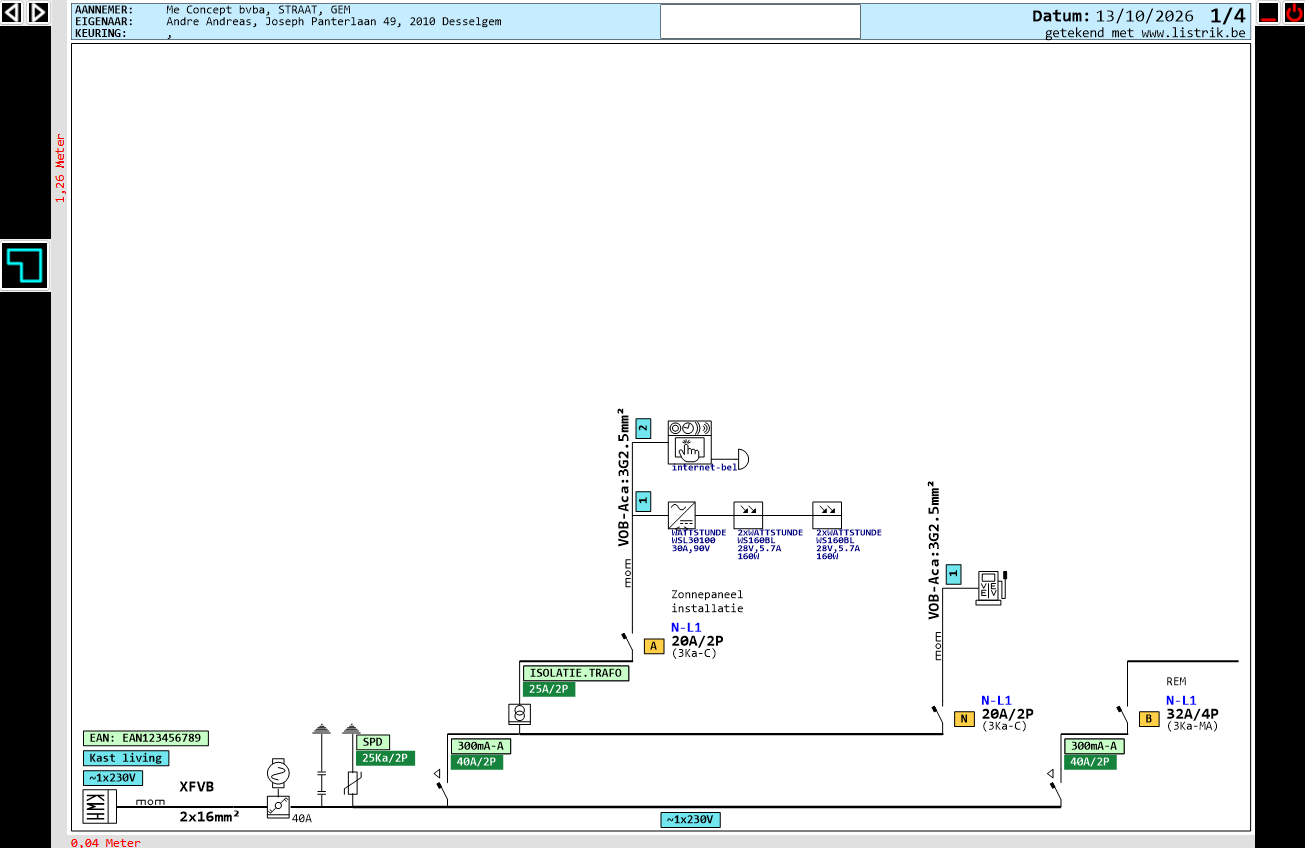

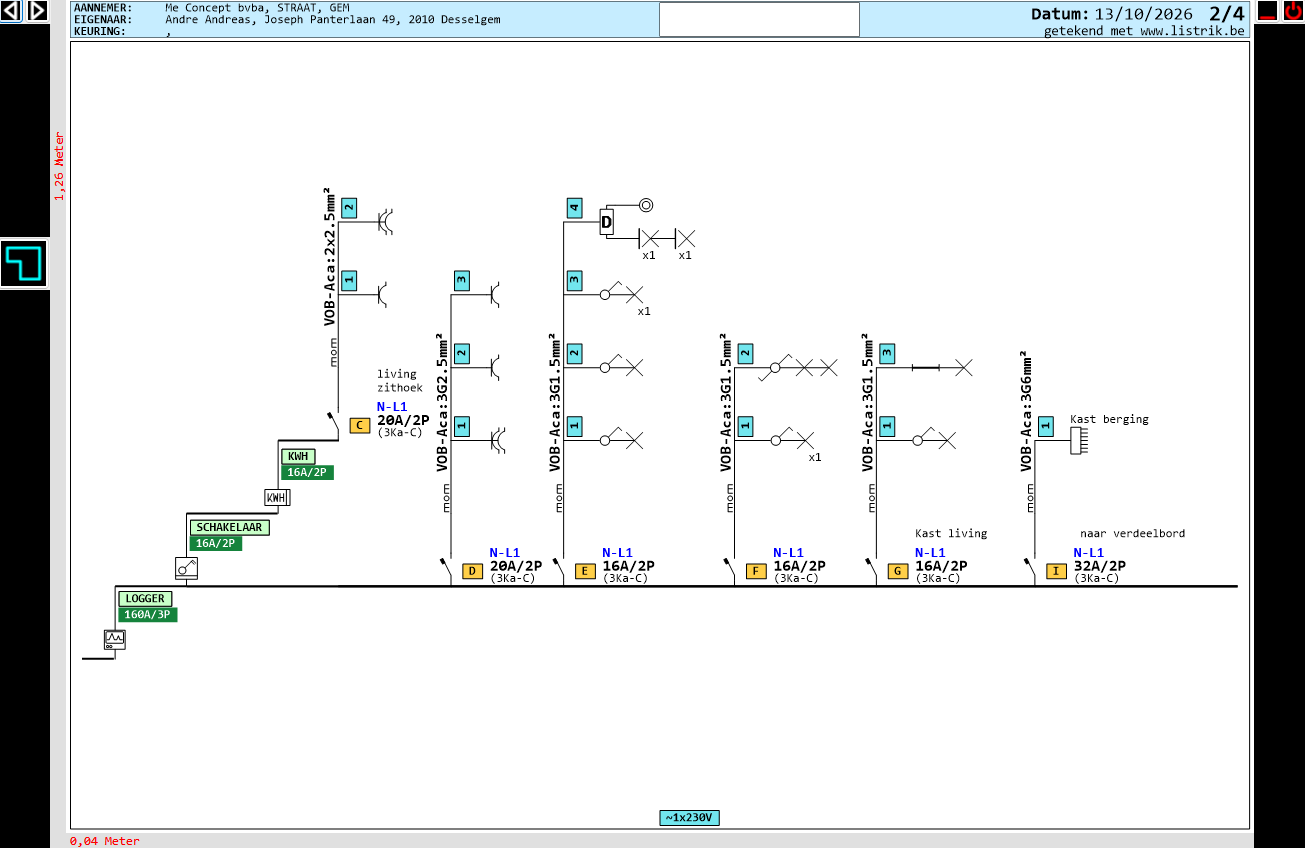

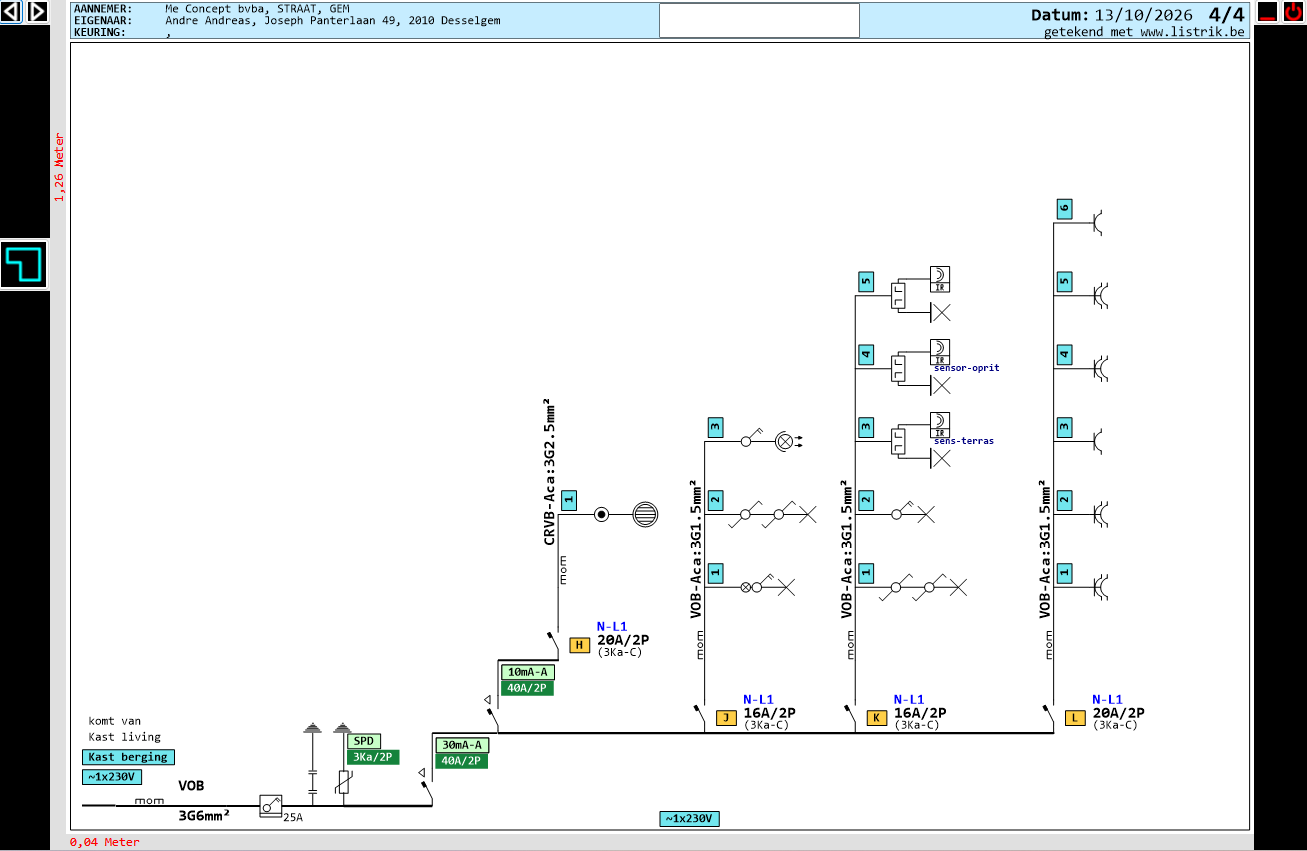

Het elektrisch schema van de volledige installatie, waarin elke kring van de kast(en) met bijhorende elementen en zijn eigenschappen, genummerd en in volgorde worden getoond volgens het door het AREI bepaalde formaat.

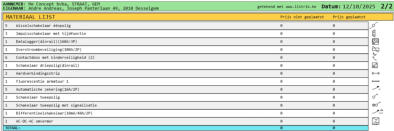

Materiaallijst ??

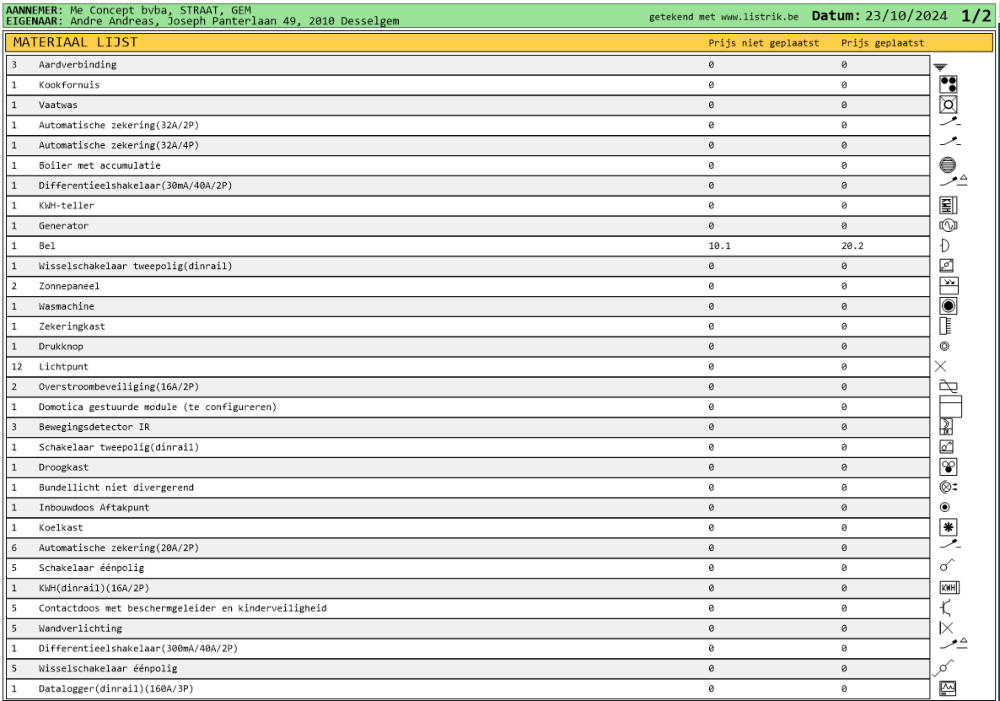

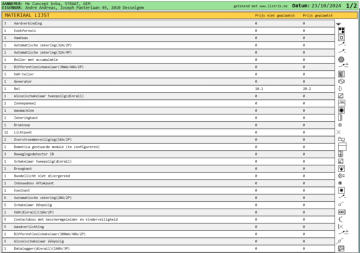

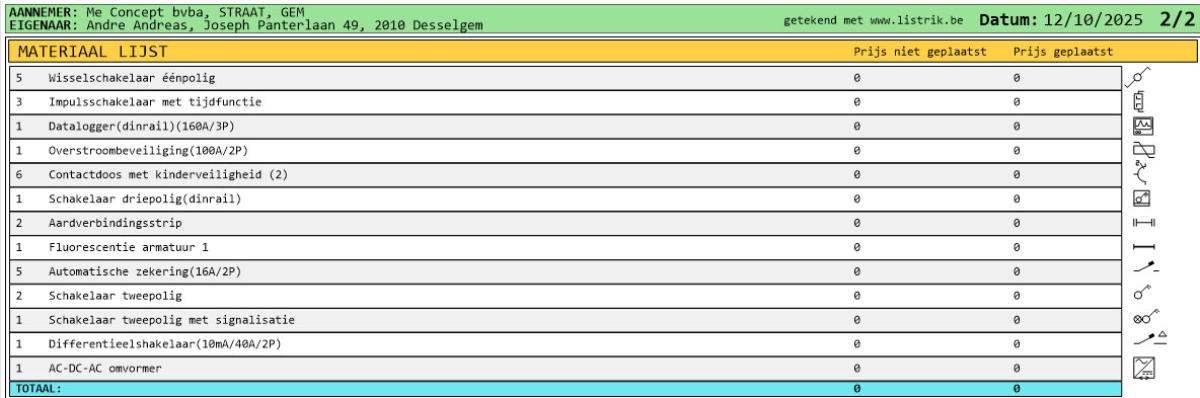

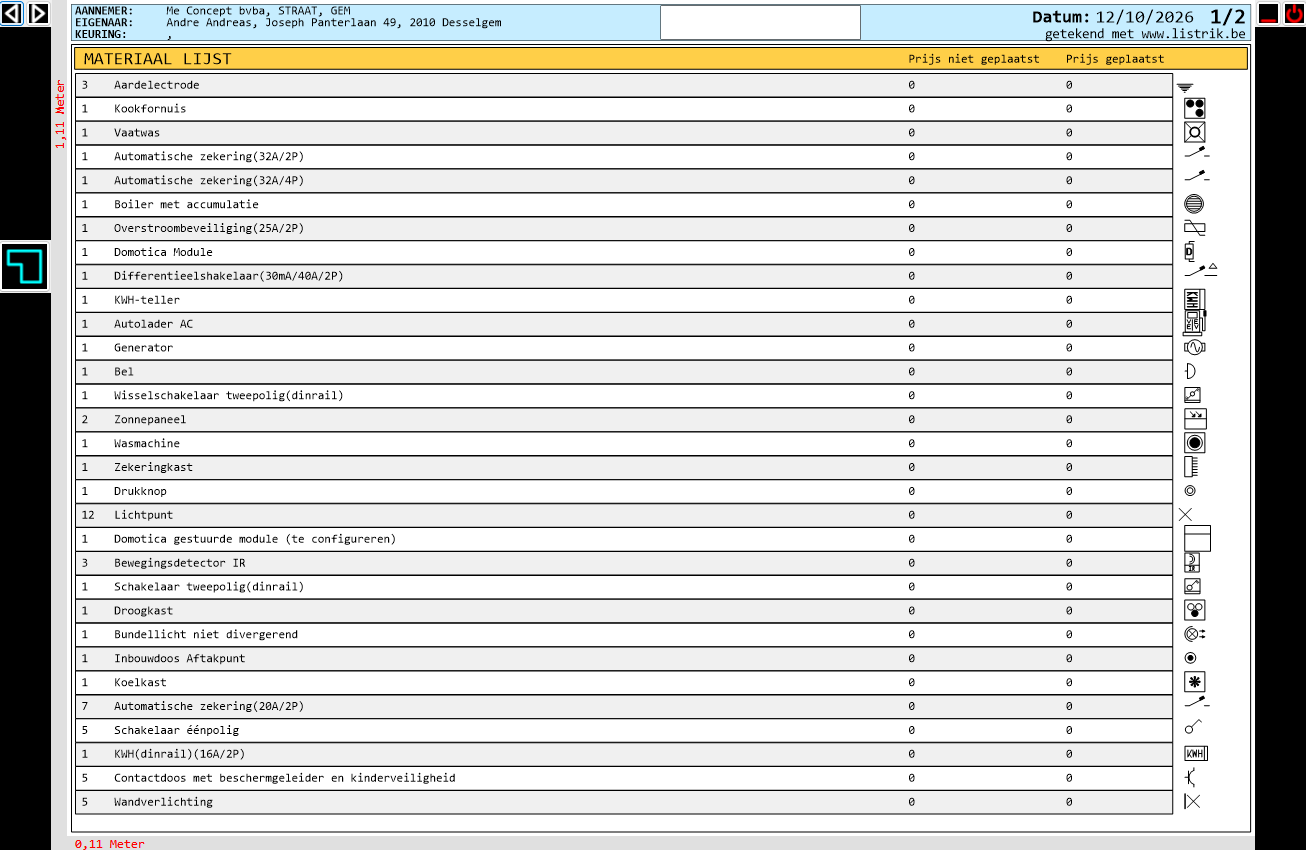

Een lijst van alle gebruikte materialen en de hoeveelheden.

Markeringen ??

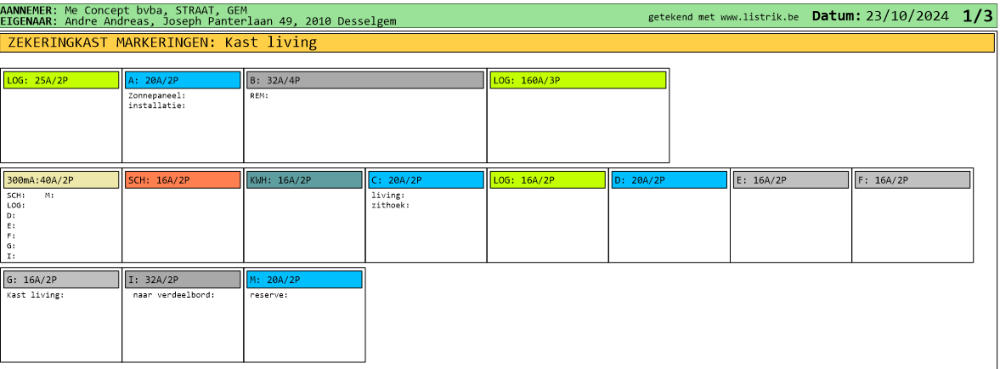

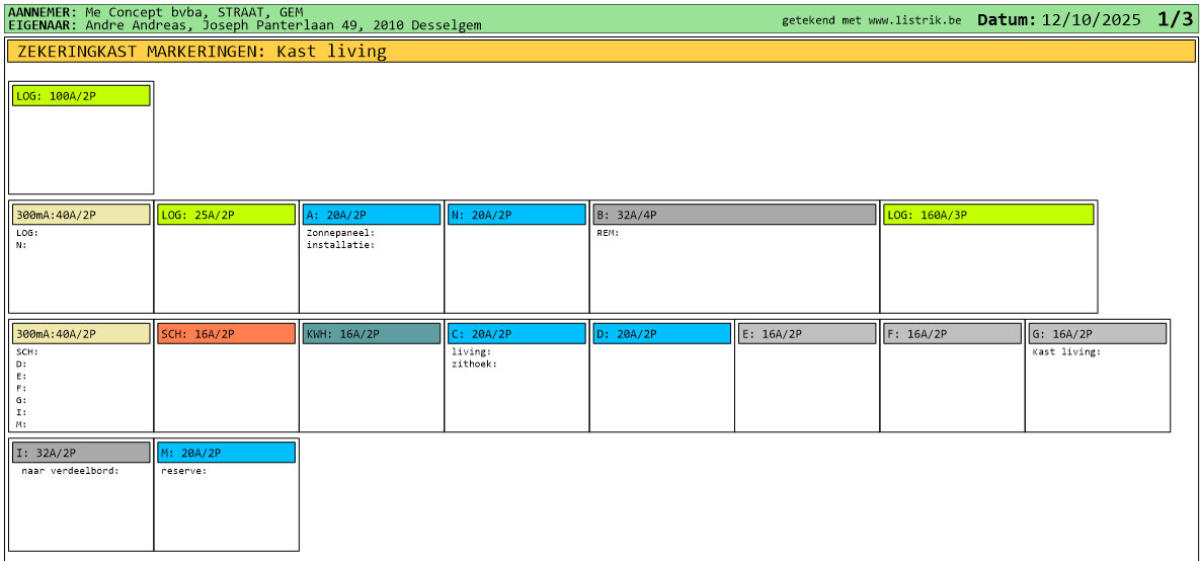

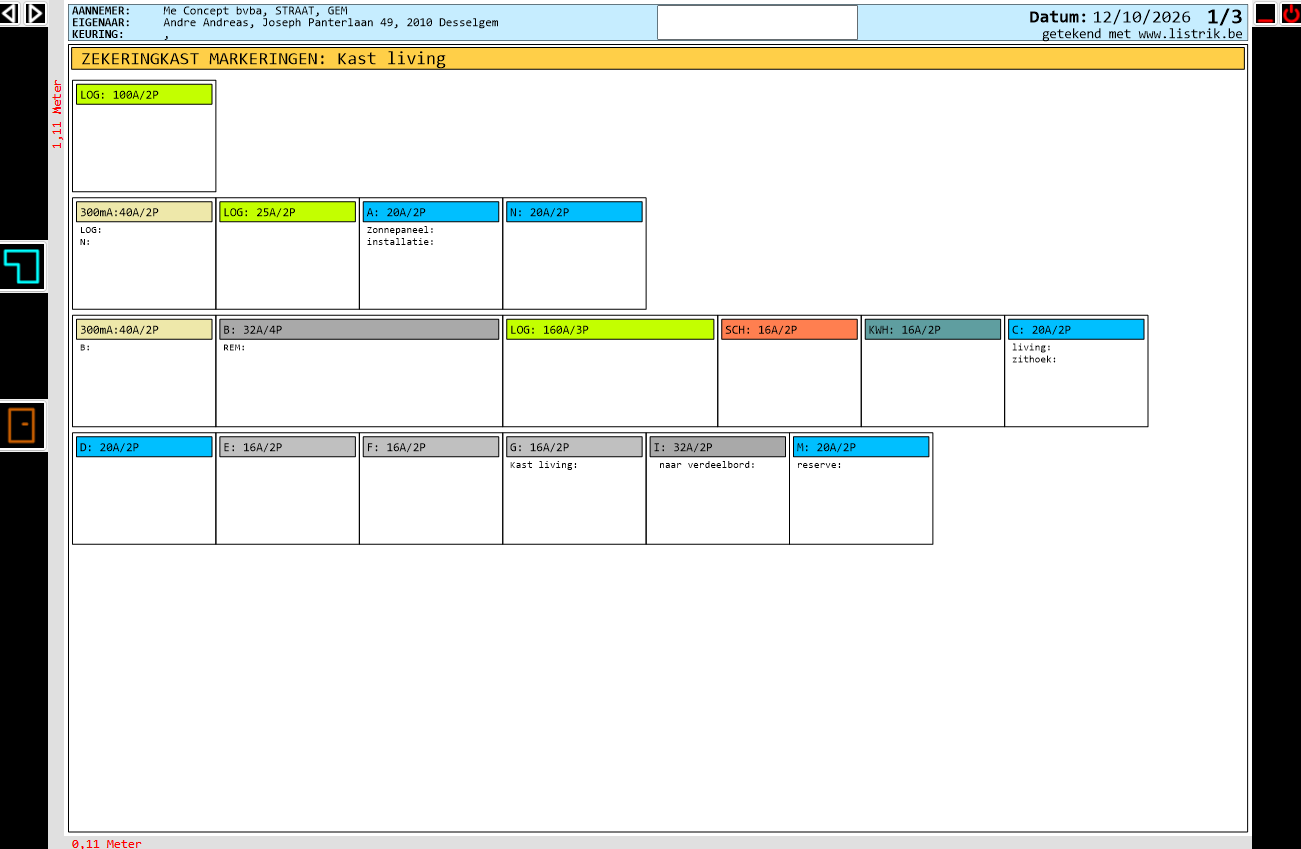

1) De markeringen die in de verdeelkast de verschillende elementen  en hun waarden en eigenschappen weergeven. 2) De verplichte markering op de buitenkant van uw verdeelkast.

Wat is Listrik ?

Listrik maakt het eendraad-

schema voor U

Met Listrik kunt U het situatieschema ontwerpen, het eendraadschema maakt Listrik automatisch voor U. Met Listrik kunt U een nieuwe elektrische installatie ontwerpen of een bestaande installatie in kaart brengen. U hoeft enkel het situatieschema te tekenen, vervolgens wordt het eendraadschema volledig automatisch gegenereerd.   Listrik produceert glasheldere professionele afdrukken voor uw AREI dossier. Listrik concureert met de besten in zijn soort voor een fractie van het bedrag en heeft bovendien vanwege het gebruiksgemak een lage instapdrempel. U hoeft dus niet veel computerkennis te hebben om met Listrik aan de slag te kunnen en zelf volledige elektrische dossiers te produceren.

Lage instapdrempel: een-

voudig, gemakkelijk en intu-

itieve bediening

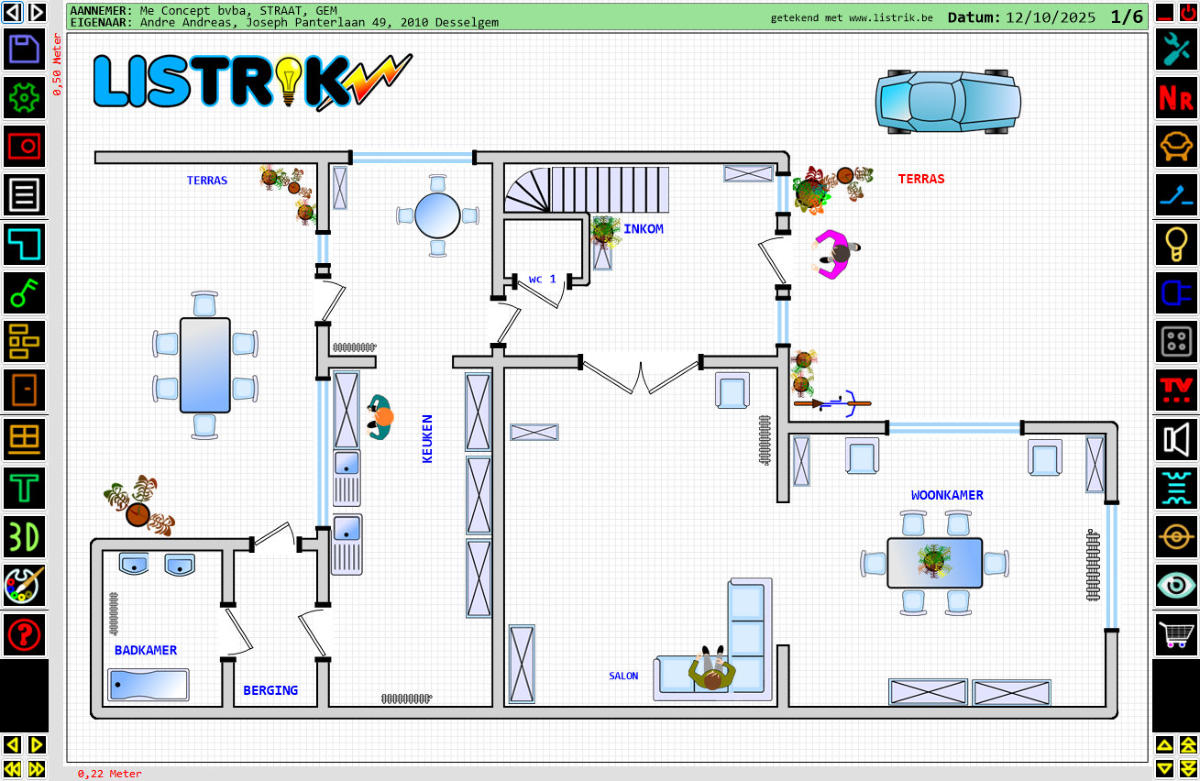

Wij hebben bij het ontwerpen van Listrik voorrang gegeven aan een eenvoudige bediening. De instapdrempel blijft daardoor laag en er is weinig computerkennis nodig Het programma blijft door zijn eenvoud aantrekkelijk om mee te werken. Tegelijk moest Listrik ook kunnen concureren met de duurdere cad software. Het programma heeft dan ook alles aan boord om uw situatieschema en eendraadschema te maken,en een professioneel dossier van een elektrische installatie te presenteren met heel weinig werk. Ingewikkelde toestanden waar je uren mee worstelt en weinig bereikt behoren tot het verleden. Het ontwerpen van een volledig dossier voor een elektrische installatie gaat met Listrik al even eenvoudig als snel. U tekent een plattegrond met muren, ramen, deuren en meubels, kiest uit de bibliotheek de gewenste elektrische symbolen, nummert deze en laat het programma de rest van hetwerk doen.

LISTRIK genereert verbluffend

snel een perfect

ééndraadschema.

Specificaties

OS:

LISTRIK kan gebruikt worden met Win10, Win 11 LISTRIK is enkel beschikbaar in 64 bit versie Listrik bestaat in twee verschillende versies Listrik PAR Bediening: Eenvoudige bediening via links en rechts geplaatste menuknoppen. Opties: Minder opties, waardoor het programma simpel blijft. Listrik PRO Bediening: Naast de zijknoppen ook bediening via zwevende menu’s. Toegang: Snelle toegang via rechts klikken, wat de snelheid voor geoefende gebruikers verhoogt.

SCHERM:

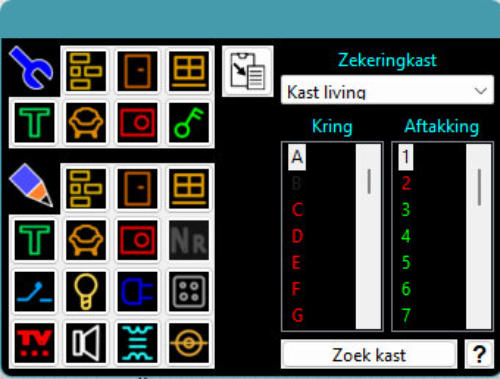

LISTRIK is onafhankelijk van de gebruikte schermresolutie en herschikt zich  automatisch om een zo groot mogelijk werkblad te bieden. Listrik draait ook op een tweede scherm fuul-screen onafhankeljk van de resolutie en DPI OBJECTEN: PAR: V PRO: V Alle objecten, muren, ramen deuren, meubels en elektrische symbolen zijn vrij verplaatsbaar, draaibaar schaalbaar en verwijderbaar. AFBEELDINGEN: PAR: V PRO: V Importeren en herschalen, roteren en positioneren van bestaande plattegronden of andere afbeeldingen van type JPG, PNG, BMP, GIF, TIFF TEKST: PAR: V PRO: V Listrik maakt gebruik van anti-alias TTF- lettertypen, waarmee teksten vrij en continu kunnen worden verplaatst, geroteerd en vergroot of verkleind. SNELLE TOEGANG: PAR: X PRO: V Zwevende menu's, bijna alle functies van de zijbalk-menus zijn snel beschikbaar via de rechter muisknop NUMMEREN: PAR: V PRO: V NUMMEREN: Nummering van de kringen gaat eenvoudig door symbolen met elkaar te verbinden. Er zijn drie nummerings types beschikbaar: (vb: A.1   B.6), (vb: 1.A   2.F), (vb: 1.1   2.6) U kunt ten allen tijde schakelen tussen de 3 types SNELNUMMEREN: PAR: X PRO: V Je kunt hier snel de aftakking wijzigen zonder terug naar het menu te gaan. KRINGEN: PAR: V PRO: V Nummering reikt tot 702 kringen !!!! AFTAKKINGEN: PAR: V PRO: V LISTRIK reikt tot 26 aftakkingen per kring MEERDERE VERDEELKASTEN: PAR: V PRO: V Door de zekeringskast een naam of nummer te geven kunnennaadloos meerdere zekeringskasten in uw installatie opgenomen worden.  DIFFERENTIEEL SCHAKELAAR: PAR: V PRO: V LISTRIK heeft geen beperking betreft aantal differentieel-schakelaars en kan 6 niveau’s diep gaan. SYMBOLEN: PAR: V PRO: V -Standaard AREI symbolen + extra symbolen zoals vb ‘zonnepaneel’ verstroombeveiliging’ ‘generator’ en eenvoudige domotica aanduiding met enkelvoudige modules COPY/PASTE: PAR: X PRO: V electrische symbolen. AFDRUKKEN: PAR: V PRO: V Listrik drukt rechtstreeks af naar een PDF bestand Verschillende afdruk opties zoals bvb enkel de plattegrond afdrukken etc... PRIJSBEREKENING: PAR: V PRO: V Voor elk van electrische onderdelen uit de bibliotheek kunt U twee prijzen ingeven, prijs niet geplaatst en prijs geplaatst. Bij de materiaallijst ziet U de totalen per onderdeel en het algemeen totaal. KAST CONFIGURATIE:  PAR: V PRO: V Verbeterde en fexibelere boom-structuur configuratie ZEKERINGEN: PAR: X PRO: V Meerdere zekeringen tegelijk instellen of verplaatsen in de boomstructuur. ZEKERINGEN: PAR: X PRO: V Preselecties voor kring instellingen. Je zekering instellingen snel instellen via een pre-selectie knop. ZEKERINGEN: PAR: X PRO: V Optie fase aanduiding per kring TEKEN VOLGORDE: PAR: X PRO: V Wijzigen tekenvolgorde van symbolen. Dit is niet echt nodig voor het AREI, maar soms is het een andere volgorde duidelijker. MODULES: PAR: X PRO: V Toevoegen modules (telerupteur, relais domotica-module) voor ALLE soorten schakelaars BESTANDS LOCATIES: PAR: X PRO: V Standaard worden bestanden opgeslagen in de map INSTALLATIES. Er zijn ook 3 extra zelf te kiezen Locaties voor bestanden.  LICENTIE SLEUTEL: PAR: V PRO: V Door zware wijzigingen wordt soms de licentiesleutel gewijzig. Met één knop kunt U deze nu emailen. SCHAAL INSTELLEN SITUATIESCHEMA: PAR: X PRO: V Schaalinstelling sintuatieplan in meter. U kunt het raster van de pagina instellen in meter. Zodat er een plan kan gemaakt worden die min of meer representatief is voor de werkelijkheid. VERPLAATSEN SYMBOLEN: PAR: V PRO: V Alle symbolen kunnen lineair verplaatst, geschaald, gedraaid etc VERPLAATSEN MUREN etc..: PAR: X PRO: V Verplaatsen van muren, ramen en deuren in zijn geheel.

Werking

Geen Ingewikkelde toestanden

waar je uren mee worstelt.

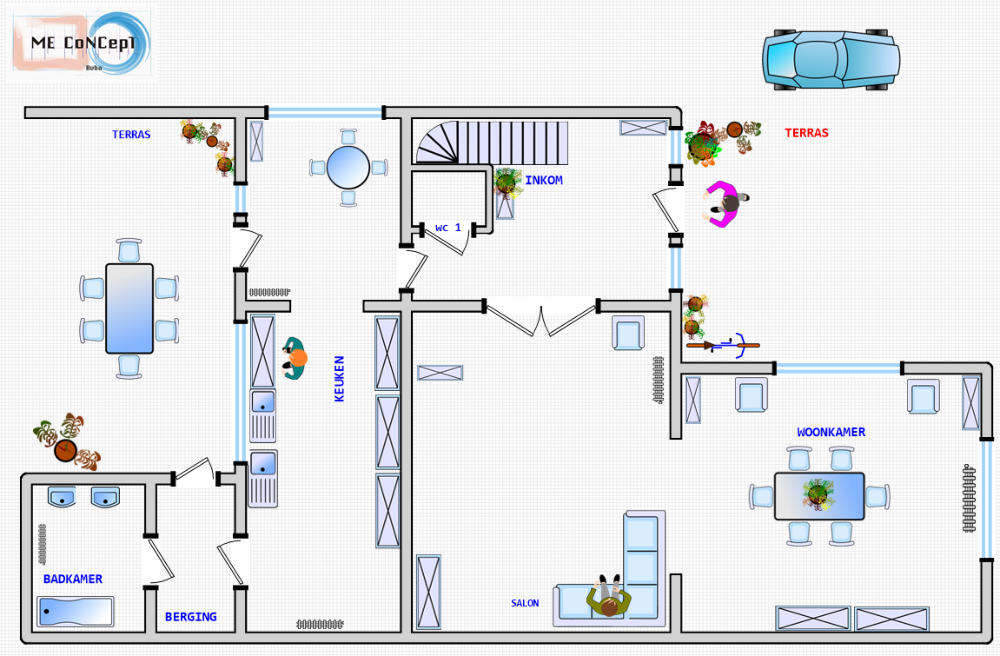

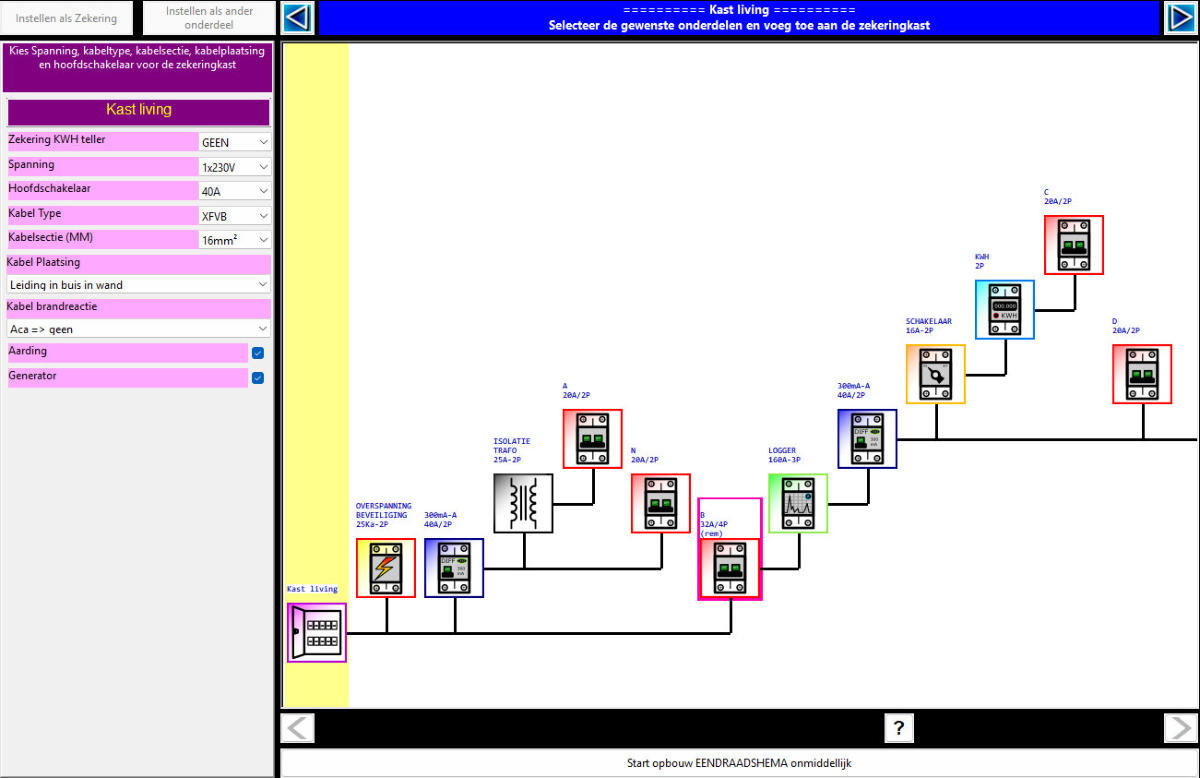

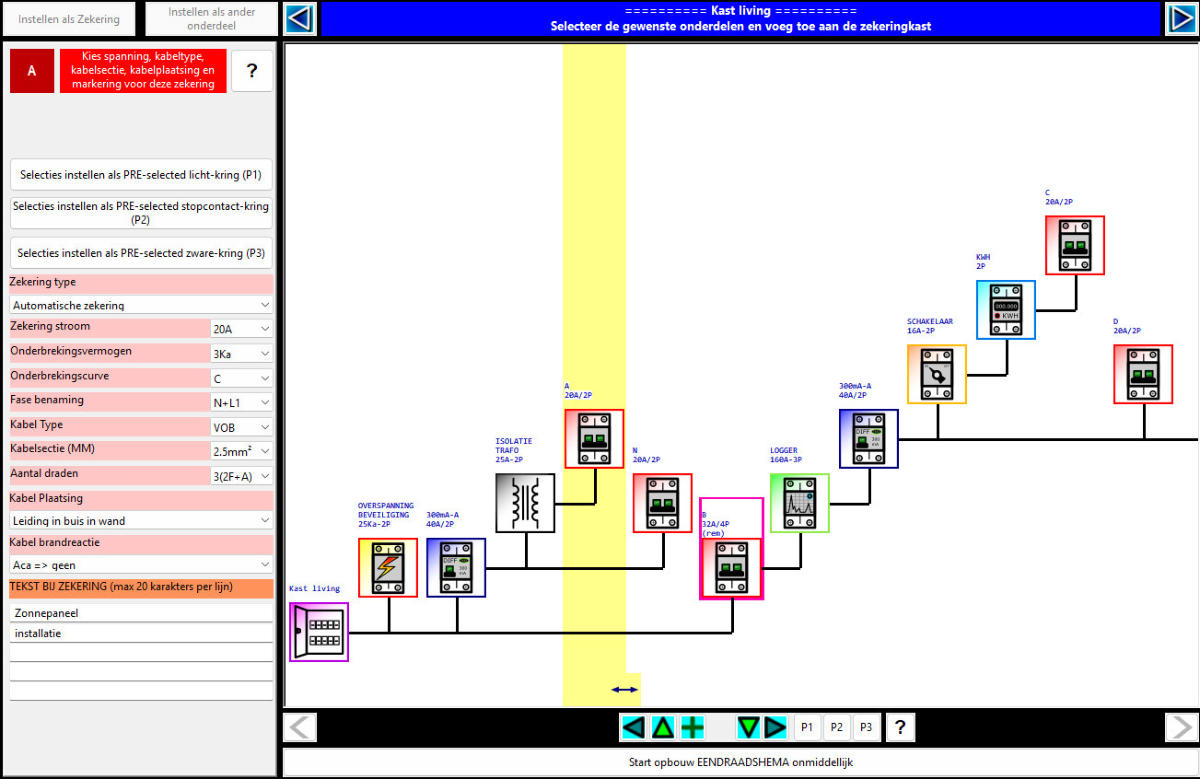

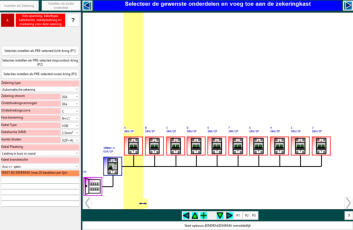

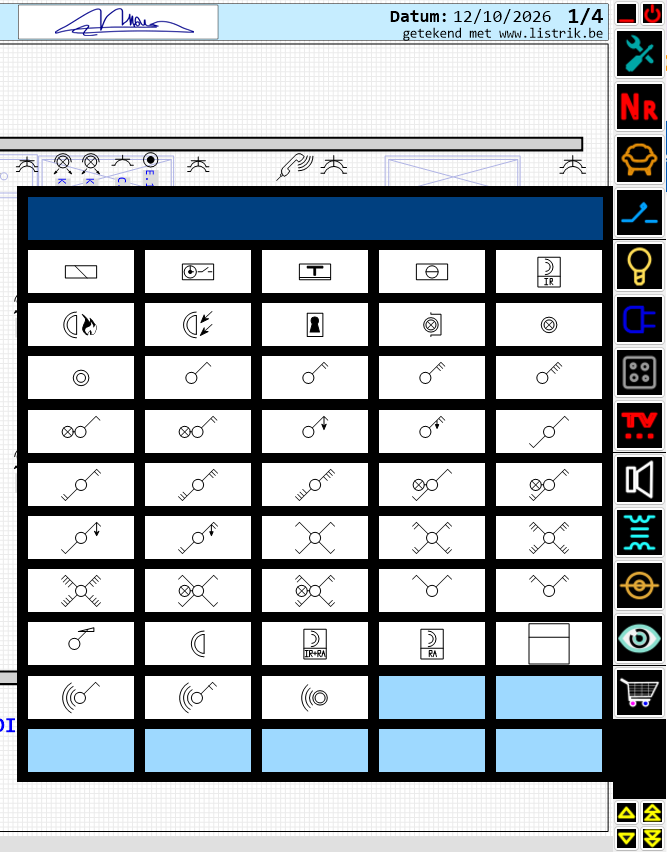

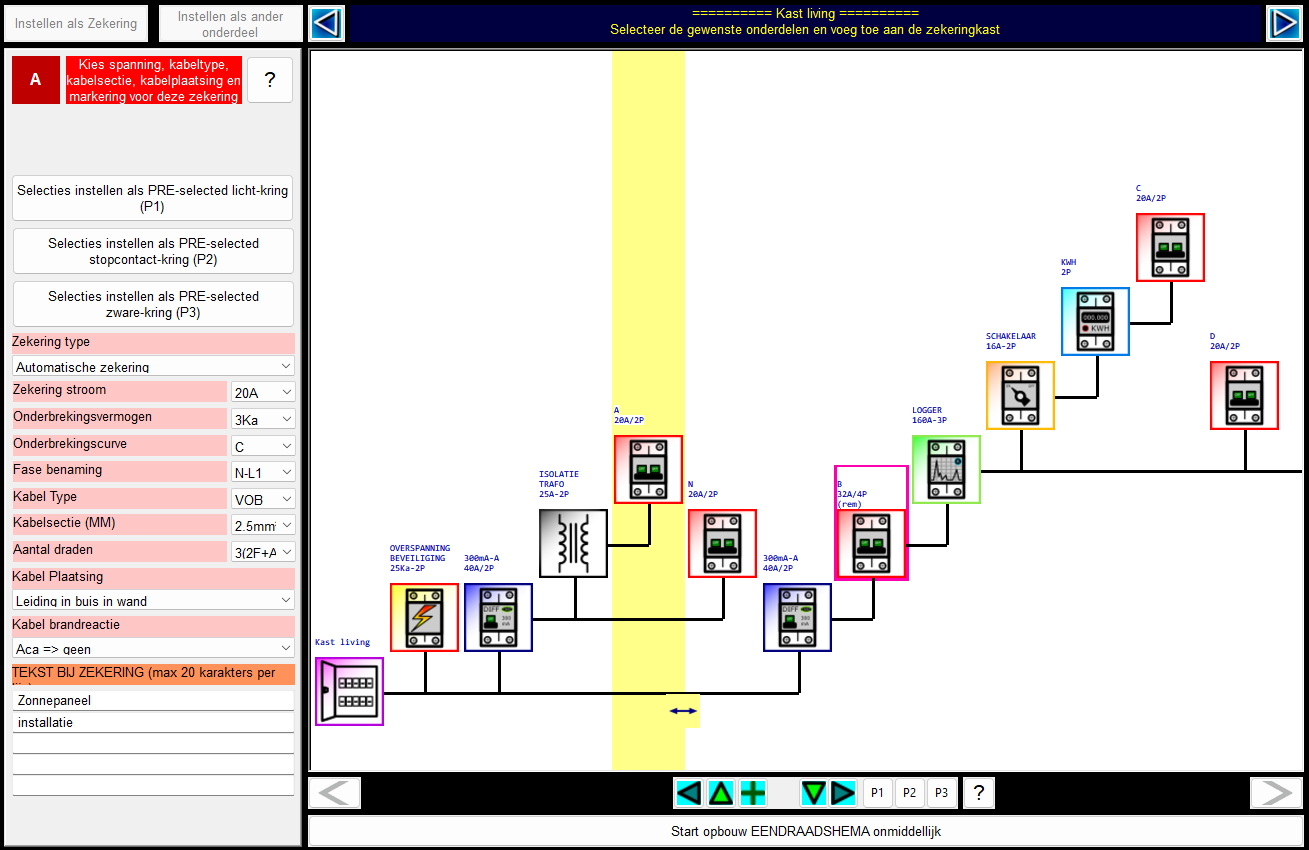

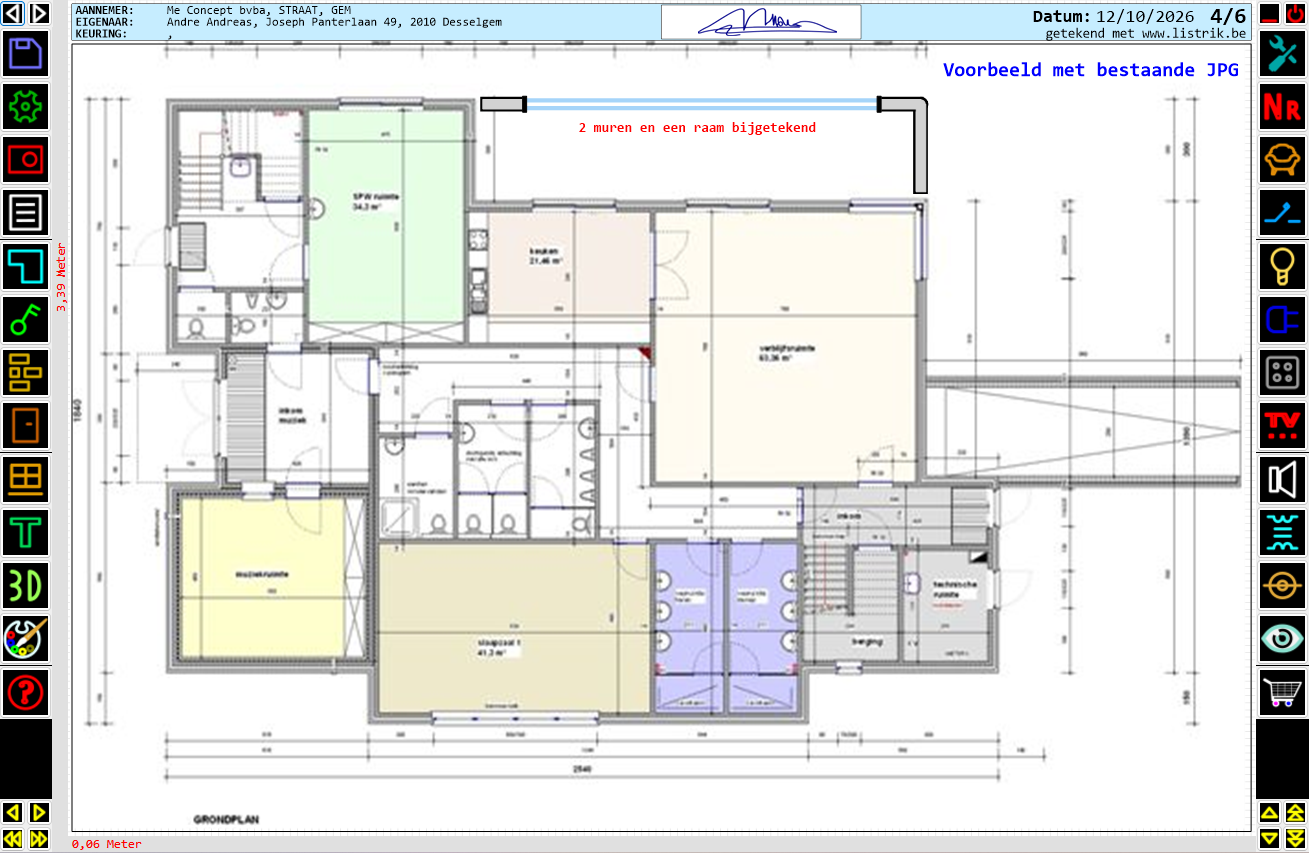

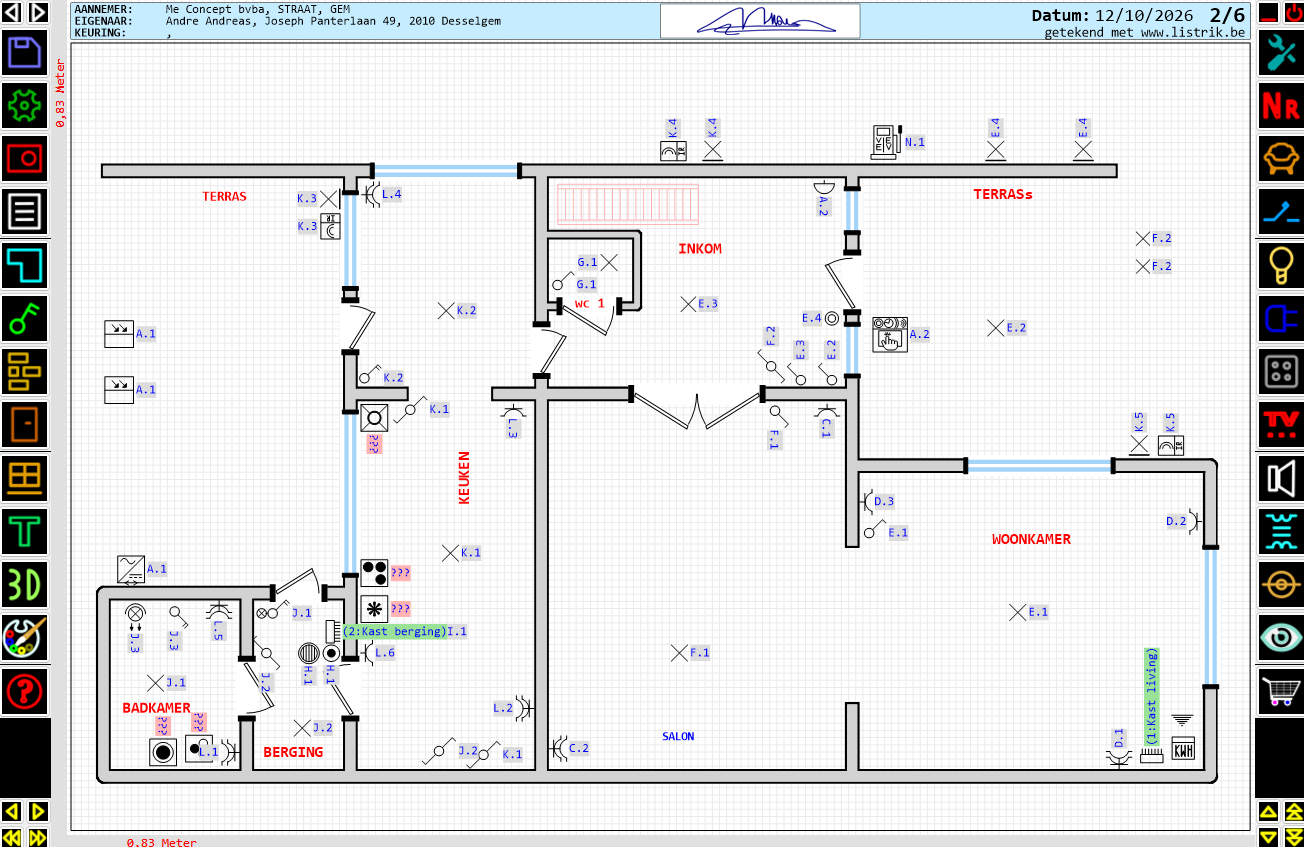

U hoeft met Listrik enkel het situatieschema te maken, en de kast configuratie te vervolledigen. Listrik verzamelt en verwerkt de situatie- en kastgegevens. Met deze gegevens wordt het ééndraadschema automatisch getekend. Deze hele procedure duurt slechts enkele seconden. Een eendraadschema in 3 stappen. 1) Situatieschema: In de grafische werkomgeving kunt U makkelijk het grondplan teken en wijzigen. U beschikt hier over alle tekengereedschappen om een realistiche plattegrond te ontwerpen. U kunt echter ook een plattegrond importeren en deze passend maken of draaien op uw werkblad. Formaten .bmp .jpg .gif .png worden ondersteund. Alle standaard symbolen van het AREI zijn voorzien en kunnen naar believen worden vergroot of verkleind en gedraaid zonder aan zuiverheid te verliezen. Het nummeren van de kringen gaat eenvoudig door een kring en een aftakking te kiezen en vervolgens te klikken op alle symbolen die erbij horen 2) Kast configuratie: Vooraleer Listrik het eendraadschema kan tekenen moet het programma weten welke kringen tot welke kast behoren, welke kabelering werd gebruikt, de waarden van de zekeringen etc...Dit gaat eenvoudig de juiste waarden in de lijstjes aan te vinken. Eenmaal alle waarden zijn ingevuld tekent en toont Listrik een foutloos ééndraadschema. U zult versteld staan van de snelheid waarmee dit gebeurt. 3) Afdrukken: U kunt uiteraard alles afdrukken. Vergis U niet, hoewel uw ontwerp niet op alle beeldschermen in de beste kwaliteit weergegeven wordt zijn ze echt wel loepzuiver, dit merkt U pas goed bij het afdrukken. Listrik levert U een kristalheldere afdruk.U kunt bij het afdrukken ook kiezen welke lagen U afdrukt. Zo kunt U één van deze, of een combinatie daarvan afdrukken of weglaten.Dossiergegevens, Gebouwen, Meubilair, Electrische symbolen, Tekst, Zekeringen, Materiaallijst.

Licentie

U kunt Listrik gratis testen met

2 kringen.

Voor de volledige functionaliteit

van Listrik heeft U een licentie

nodig.

Zodra U in het programma op de

knop ‘LICENTIE KOPEN’ drukt

wordt U doorverwezen naar onze

site om de aankoop te vervolledi-

gen en wordt uw serienummer op

onze server bewaard.

Zodra de aankoop is afgerond

wordt uw licentie met uw nummer

binnen de 5 minuten geactiveerd

en krijgt U daarvan bericht.

Als U Listrik heropstart werkt het

met alle functionaliteiten

Een licentie kunt U kopen vanuit

de applicatie zelf, download  en

installeer deze eerst

Prijzen: starten vanaf 32€ U kunt uw budget voor een listrik licentie zelf aanpassen van 1 maand tot….. 12 maand Een Listrik licentie is geldig voor één PC.
